يعد تحسين عملية تصنيع الرؤوس ذات الأطباق البيضاوية أمرًا بالغ الأهمية لتحسين جودة المنتج، وخفض التكاليف، وتلبية توقعات العملاء. باعتبارنا موردًا رائدًا للرؤوس البيضاوية الشكل، فإننا نتمتع بخبرة واسعة في هذا المجال. في هذه المدونة، سوف نستكشف استراتيجيات وتقنيات مختلفة لتحسين عملية التصنيع وتحسين جودة الرؤوس ذات الأطباق البيضاوية.
فهم أساسيات الرؤوس البيضاوية المصحوبة
تُستخدم الرؤوس المقعرة البيضاوية على نطاق واسع في أوعية الضغط وصهاريج التخزين والتطبيقات الصناعية الأخرى. وهي مصممة لتحمل الضغوط العالية وتوفير ختم موثوق. يتم تحديد شكل الرأس المقعر الإهليلجي من خلال محاوره الرئيسية والثانوية، وتتراوح نسبة المحاور الرئيسية إلى الثانوية عادة من 2:1 إلى 4:1. تتضمن عملية تصنيع الرؤوس ذات الأطباق البيضاوية عدة خطوات، بما في ذلك اختيار المواد، والقطع، والتشكيل، واللحام، والمعالجة الحرارية.
اختيار المواد
يعد اختيار المواد عاملاً حاسماً في تحديد جودة الرؤوس ذات الأطباق البيضاوية. يجب أن تتمتع المادة بالخصائص الميكانيكية المناسبة، مثل القوة والليونة ومقاومة التآكل، لتلبية المتطلبات المحددة للتطبيق. تشمل المواد الشائعة المستخدمة في الرؤوس ذات الأطباق البيضاوية الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ.
- الكربون الصلب: يعد الفولاذ الكربوني خيارًا شائعًا للرؤوس ذات الأطباق البيضاوية نظرًا لتكلفتها المنخفضة وخصائصها الميكانيكية الجيدة.رؤوس خزانات من الصلب الكربونيمناسبة للتطبيقات التي لا تشكل فيها مقاومة التآكل مصدر قلق كبير. ومع ذلك، فإن الفولاذ الكربوني عرضة للصدأ، لذلك قد يتطلب معالجة سطحية إضافية، مثل الطلاء أو الجلفنة.
- الفولاذ المقاوم للصدأ: يوفر الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل، مما يجعله مثاليًا للتطبيقات في البيئات القاسية.رؤوس الخزانات من الفولاذ المقاوم للصدأتُستخدم بشكل شائع في الصناعات الغذائية والمشروبات والصناعات الدوائية، حيث تعد النظافة ومقاومة التآكل أمرًا بالغ الأهمية.
- سبائك الصلب: يتم استخدام سبائك الفولاذ عندما تكون هناك حاجة إلى قوة أعلى وأداء أفضل. يحتوي على عناصر صناعة السبائك المختلفة، مثل الكروم والنيكل والموليبدينوم، لتحسين خواصه الميكانيكية. غالبًا ما تستخدم الرؤوس المقعرة البيضاوية المصنوعة من سبائك الصلب في تطبيقات الضغط العالي ودرجات الحرارة العالية.
القطع والتشكيل
تعتبر عمليات القطع والتشكيل ضرورية لتشكيل الرؤوس البيضاوية الشكل. يضمن القطع الدقيق أن يكون للفراغ الأبعاد والشكل الصحيح، بينما تضمن تقنيات التشكيل المناسبة تشكيل الرأس بالشكل البيضاوي المطلوب دون أي عيوب.
- قطع: تتضمن طرق القطع الأكثر شيوعًا للرؤوس المقعرة البيضاوية القطع بالبلازما والقطع بالليزر والقطع بنفث الماء. يعد القطع بالبلازما طريقة سريعة وفعالة من حيث التكلفة، ولكنها قد تنتج سطحًا خشنًا مقطوعًا. يوفر القطع بالليزر دقة عالية وسطح قطع أملس، ولكنه أكثر تكلفة. يعد القطع بنفث الماء طريقة متعددة الاستخدامات يمكنها قطع مجموعة واسعة من المواد، ولكنها بطيئة نسبيًا.

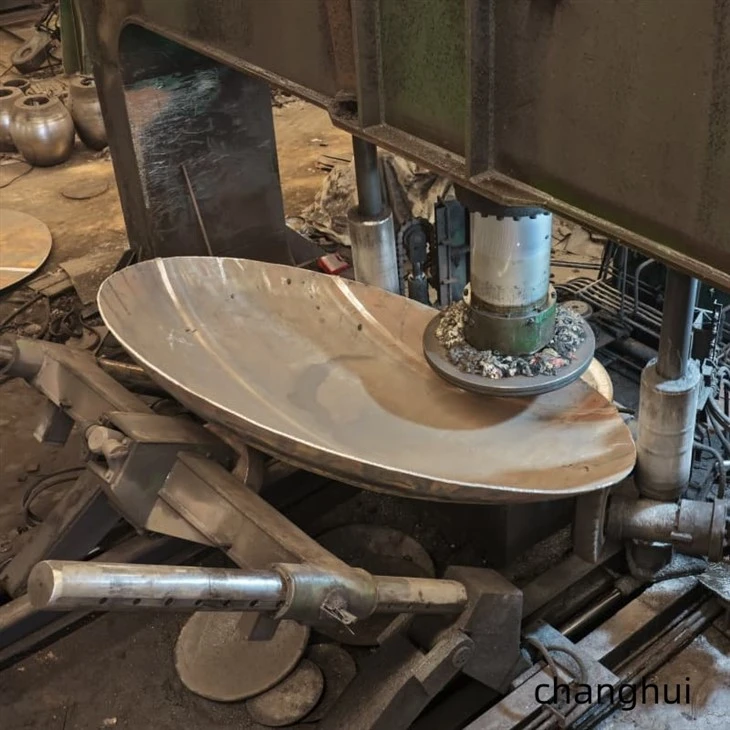

- تشكيل: هناك عدة طرق لتشكيل الرؤوس المقعرة البيضاوية، مثل الدوران والضغط والتشكيل المائي. الغزل هو طريقة تقليدية تتضمن تدوير القطعة الفارغة على مخرطة واستخدام أداة لتشكيلها في شكل بيضاوي. يستخدم الضغط مكبسًا هيدروليكيًا لإجبار الفراغ على القالب لتشكيل الشكل البيضاوي. يستخدم التشكيل الهيدروليكي سائلًا عالي الضغط لتشكيل الفراغ بالشكل المطلوب. كل طريقة لها مزاياها وعيوبها، واختيار الطريقة يعتمد على المتطلبات المحددة للتطبيق.
لحام
يعد اللحام خطوة حاسمة في عملية تصنيع الرؤوس ذات الأطباق البيضاوية. يضمن اللحام عالي الجودة سلامة وقوة الرأس. يجب التحكم في عملية اللحام بعناية لتقليل تكون العيوب مثل المسامية والشقوق ونقص الانصهار.
- اختيار عملية اللحام: يعتمد اختيار عملية اللحام على المادة والسمك ومتطلبات التطبيق. تشمل عمليات اللحام الشائعة للرؤوس المقعرة البيضاوية لحام القوس المعدني بالغاز (GMAW)، واللحام بالقوس المعدني المحمي (SMAW)، واللحام بالقوس المغمور (SAW). يعد GMAW خيارًا شائعًا للحام الفولاذ المقاوم للصدأ نظرًا لإنتاجيته العالية وجودة اللحام الجيدة. SMAW هي طريقة بسيطة ومتعددة الاستخدامات يمكن استخدامها في لحام الفولاذ الكربوني وسبائك الفولاذ. SAW هي طريقة لحام عالية الإنتاجية ومناسبة للحام الألواح السميكة.
- مراقبة جودة اللحام: لضمان جودة اللحام، من المهم اتباع إجراءات اللحام المناسبة وتدابير مراقبة الجودة. يتضمن ذلك التسخين المسبق للمادة، باستخدام معلمات اللحام الصحيحة، وإجراء اختبارات غير مدمرة، مثل اختبار الموجات فوق الصوتية واختبار التصوير الشعاعي، للكشف عن أي عيوب في اللحام.
المعالجة الحرارية
غالبًا ما تستخدم المعالجة الحرارية لتحسين الخواص الميكانيكية للرؤوس البيضاوية الشكل. يمكنه تخفيف الضغوط المتبقية، وتحسين الصلابة والمتانة، وتعزيز مقاومة المواد للتآكل.
- الصلب: التلدين هو عملية معالجة حرارية تتضمن تسخين المادة إلى درجة حرارة معينة ثم تبريدها ببطء. تعمل هذه العملية على تخفيف الضغوط المتبقية وتحسين ليونة المادة. يتم استخدام التلدين بشكل شائع للرؤوس البيضاوية المصنوعة من الفولاذ الكربوني وسبائك الصلب.
- التبريد والتلطيف: التسقية والتلطيف هي عملية معالجة حرارية تتضمن تسخين المادة إلى درجة حرارة عالية، وتبريدها في وسط تبريد، مثل الماء أو الزيت، ثم تلطيفها عند درجة حرارة أقل. تعمل هذه العملية على تحسين صلابة وقوة المادة. يتم استخدام التبريد والتلطيف بشكل شائع للرؤوس البيضاوية ذات السبائك الفولاذية عالية القوة.
مراقبة الجودة والتفتيش
تعد مراقبة الجودة والفحص أمرًا ضروريًا للتأكد من أن الرؤوس البيضاوية الشكل تلبي المواصفات والمعايير المطلوبة. يتضمن ذلك فحص الأبعاد وفحص السطح والاختبار غير المدمر.
- التفتيش الأبعاد: يتم استخدام فحص الأبعاد للتأكد من أن الرؤوس ذات الأطباق البيضاوية لها الأبعاد والشكل الصحيح. ويمكن القيام بذلك باستخدام أدوات القياس، مثل الفرجار والميكرومتر وآلات القياس الإحداثية (CMMs).
- فحص السطح: يستخدم فحص السطح للكشف عن أي عيوب في السطح مثل الشقوق والخدوش والمسامية. ويمكن القيام بذلك باستخدام الفحص البصري، وفحص الجسيمات المغناطيسية، وفحص اختراق السائل.
- اختبار غير مدمر: يتم استخدام الاختبار غير المدمر للكشف عن أي عيوب داخلية، مثل الشقوق، وعدم الانصهار، والمسامية. يمكن القيام بذلك باستخدام اختبار الموجات فوق الصوتية، واختبار التصوير الشعاعي، واختبار التيار الدوامي.
التحسين المستمر
يعد تحسين عملية تصنيع الرؤوس ذات الأطباق البيضاوية عملية مستمرة. من خلال المراقبة والتقييم المستمر لعملية التصنيع، يمكننا تحديد مجالات التحسين وتنفيذ الإجراءات التصحيحية لتحسين جودة المنتج.
- مراقبة العملية: تتضمن مراقبة العملية جمع البيانات حول معلمات العملية المختلفة، مثل درجة الحرارة والضغط وتيار اللحام، أثناء عملية التصنيع. يمكن استخدام هذه البيانات لتحديد أي اتجاهات أو أنماط قد تشير إلى مشكلة محتملة.
- تحليل السبب الجذري: عند تحديد مشكلة ما، يتم استخدام تحليل السبب الجذري لتحديد السبب الأساسي للمشكلة. يتضمن ذلك فحص جميع العوامل المحتملة، مثل جودة المواد، وأداء المعدات، وخطأ المشغل، لتحديد السبب الجذري للمشكلة.
- الإجراءات التصحيحية والوقائية: بمجرد تحديد السبب الجذري للمشكلة، يتم تنفيذ الإجراءات التصحيحية والوقائية لمعالجة المشكلة ومنع حدوثها مرة أخرى في المستقبل. وقد يتضمن ذلك تغيير عملية التصنيع، أو تحسين إجراءات مراقبة الجودة، أو توفير تدريب إضافي للمشغلين.
خاتمة
يعد تحسين عملية تصنيع الرؤوس ذات الأطباق البيضاوية أمرًا ضروريًا لتحسين جودة المنتج، وخفض التكاليف، وتلبية توقعات العملاء. من خلال اختيار المواد بعناية، واستخدام تقنيات القطع والتشكيل المناسبة، وضمان اللحام عالي الجودة، وتنفيذ المعالجة الحرارية الفعالة وإجراءات مراقبة الجودة، يمكننا إنتاج رؤوس مقعرة بيضاوية الشكل تلبي أعلى معايير الجودة والأداء.
إذا كنت مهتمًا بشراء رؤوس ذات أطباق بيضاوية عالية الجودة أو ترغب في مناقشة متطلباتك المحددة، فيرجى الاتصال بنا. نحن ملتزمون بتزويد عملائنا بأفضل المنتجات والخدمات بأسعار تنافسية.
مراجع
- رمز ASME للغلايات وأوعية الضغط
- معايير API
- معايير ISO لأوعية الضغط
